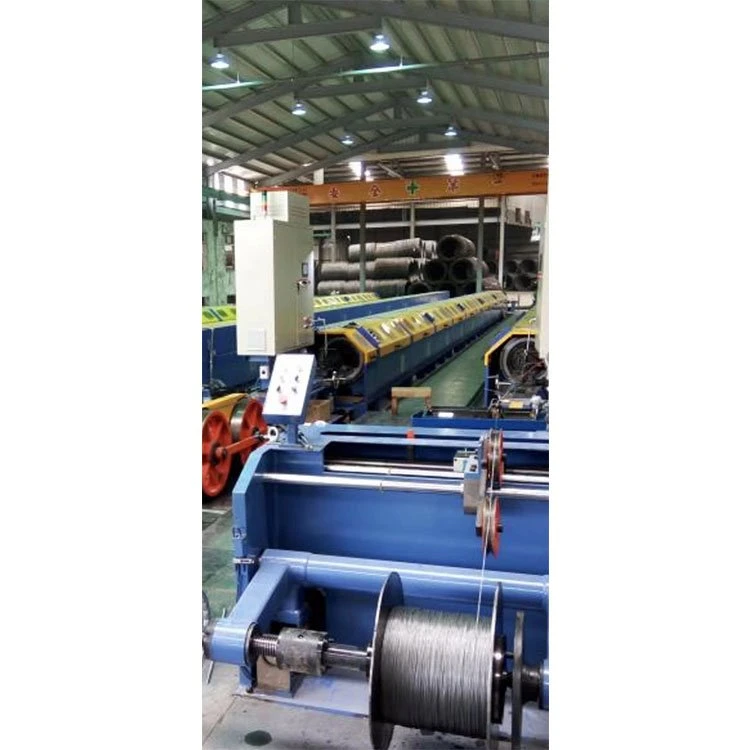

Màquina de trenar tubs horitzontals 250/6
És adequat per a filferro d'un sol nucli, filferro de coure, utilitzat principalment per a la línia de producció d'extrusió de filferro i cable, etc.
Descripció
Establir la tecnologia de preparació i el control de qualitat | ||||||
El número de sèrie | Nom de l'equip adquirit | Dimensions totals | Model | El nombre de | El pes del | |
1 | Retorçador de tubs d'alta velocitat | Amplada 1000 * alçada 1300 * longitud 8800 | 6/250 | 3200KG | ||
Composició de l'equip | 1, l'equip es compon de línia central, barril, conformació, tracció, línia de retracció, part de control elèctric; | |||||
Projecte | El número de sèrie | Estructura de l'equip | Requisits de funció i paràmetres del dispositiu | nota | ||
La base d'aquest treball pot i el ginseng El nombre | 1 | Diàmetre del cable abans de torçar (mm) | 0.8 ~ 1.8 | |||
2 | Diàmetre després de la torsió (mm) | 2.5 ~ 4 | ||||
3 | Interval de gir (mm) | 1-80 | ||||
4 | Velocitat de l'equip (RPM) | Velocitat màxima 2000 RPM, velocitat de treball 1800 RPM, l'ajust de la velocitat de l'equip es pot configurar amb contrasenya (control de la funció PLC) | ||||
5 | Direcció de funcionament dels equips | De cara al dispositiu, el cable es troba al costat dret | ||||
6 | Girar la direcció del sistema | S/Z | ||||
7 | Mode de rosca del tub | El fil | ||||
8 | Gamma de grau de resistència del filferro d'acer (Mpa) | 600 ~ 2800 | ||||
9 | Atureu-vos quan s'arribi a la longitud del metre predissenyada | El mesurador de mesura adopta l'aturada automàtica del PLC al mesurador de mesura, precisió del mesurador Menor o igual a l'1,5 per cent. | ||||
10 | L'equip s'ha d'aturar automàticament quan es detecti la línia trencada a la zona del cos del cilindre i la matriu de pressió | L'equip disposa d'un dispositiu d'alarma de parada de desconnexió. | ||||
11 | La il·luminació LED s'instal·la dins de la coberta de seguretat | Per a làmpades i fanals a prova de cops, s'ha de proporcionar protecció de seguretat a la superfície per evitar la col·lisió d'altres objectes i filferro d'acer. | ||||
12 | escut | Cada roda I correspon a una finestra d'observació. La finestra visible està feta de vidre endurit i la coberta de seguretat s'obre de manera flexible cap amunt i cap avall amb tubs d'acer sense costures. La màquina es pot aturar immediatament si s'obre Menys o igual a 150 mm. Quan la coberta de seguretat està oberta i no bloquejada, la plataforma només es pot moure però no es pot iniciar amb normalitat. El soroll màxim és de 82 dB provat a una distància de 1000 mm de la coberta protectora | ||||
Estireu el cable central | El tipus d'alimentació | no giratori | ||||
I sistema de presa de rodes | Hi ha tipus d'eix, suport de coixinets, línia de tensió constant mecànica. | |||||
El sistema d'amortiment | Utilitzeu un ajust especial de cargol de molla de corda resistent al desgast | |||||
Interval de diàmetres de la roda I d'alliberament (mm) | 250 (segons els requisits de la roda I del demandant) | |||||
Dins del cilindre, la roda de treball posa la línia | 13 | I sistema de presa de rodes | Hi ha tipus d'eix, suport de coixinets de descàrrega mecànica de tensió constant, la fluctuació de la tensió és inferior a 3N, rang de tensió de 30 ~ 80N. | |||
14 | El sistema d'amortiment | Utilitzeu un ajust especial de cargol de molla de corda resistent al desgast | ||||
15 | Interval de diàmetres de la roda I d'alliberament (mm) | 250 (segons els requisits de la roda I del demandant) | ||||
Part del cilindre | 16 | El nombre de rodes I en cada cilindre | 6 *1 secció =6 | |||
17 | Tipus de sistema de cable al cilindre | Instal·leu la roda de guia a cada corba per passar la línia i assegureu-vos que el cable d'acer no llisqui quan estigueu la línia. | ||||
18 | Diàmetre interior del broquet de carbur de tungstè per a l'encaminament exterior del cable | El broquet de rosca està fabricat amb material dur d'aliatge YG8 amb un diàmetre interior de 8 mm. Es fixa mitjançant cargols i cola per garantir una fixació fiable. | ||||
19 | Sortida del cable Angle de la safata del cable | L'angle màxim des del broquet de filferro al centre de la placa de flors fins al broquet de filferro a la paret del canó no ha de superar els 30 graus. L'angle màxim de les dues línies trencades des de la sortida del filferro del primer canó fins a l'entrada del cable del darrer canó no ha de superar els 25 graus. L'angle màxim de les línies trencades des del broquet de sortida del filferro del segon canó fins a la sortida del filferro del disc de separació no ha de superar els 25 graus. La matriu d'aliatge especial s'ha d'instal·lar a la sortida o corba per garantir que el filferro d'acer no llisqui de la matriu d'aliatge. | ||||
20 | Coixinet de suport del cilindre | Coixinet gran | Marca NSK | |||
21 | Suport del cilindre lubricació de coixinets grans | Lubricat amb greix, cada coixinet s'instal·la al seient del coixinet, temperatura de funcionament inferior o igual a 75 graus | ||||
22 | Estructura del seient del coixinet | Ferro dúctil. (QT - 400) | ||||
23 | Gruix de paret (mm) | No menys de 12 mm | ||||
24 | Sistema de cilindres Sistema dinàmic | Es distingeixen parada i parada d'emergència. La parada normal s'ha d'aturar després de la desacceleració, que es pot aconseguir mitjançant la frenada de consum d'energia i altres mètodes. El temps normal de frenada d'aturada és inferior a 20 segons i la parada d'emergència s'ha de completar en 10 segons. Les pastilles de fre es substitueixen fàcilment després del desgast. | ||||
25 | Marc de safata de filferro amb bloqueig de rodes en I | El marc de la safata de filferro està equipat amb un coixinet d'eix per suportar la distribució vertical de tensió constant i un dispositiu de tensió d'ajust automàtic per garantir que cada filferro i fil d'acer es distribueixin de manera uniforme. Ajust de cargol de tensió d'amortiment per a un funcionament a mà dreta. Cada safata de filferro pot satisfer les necessitats de producció de rodes en I de ø 250. | ||||
26 | I mode de rodament de rodes | Cablejat de suport horitzontal | ||||
27 | Esmorteixo les rodes a la safata de filferro | Ajust automàtic del dispositiu de tensió de filferro, assegureu-vos que cada filferro d'acer, línia uniforme de fil. I roda a la línia, cinturó d'amortiment instal·lat una molla, ajust de cargol de tensió amortidor per al funcionament de la mà dreta. | ||||
28 | Dispositiu de detecció de línies trencades | Alarma de línia de ruptura, control del programa PLC. | ||||
29 | Disseny de cilindre paral·lel | El cos del canó és una línia de rosca externa, assegureu-vos que el cable d'acer des de la sortida del cos del canó fins a la boca de tancament de la matriu de premsa sigui uniforme i no hi hagi cap fenomen de flexió transversal i l'angle màxim de plegat entre la boca de sortida del El cos del canó i la boca de sortida de la placa de filferro no han de superar els 25 graus. | ||||
30 | La base de l'amfitrió | Secció d'acer més acer més formigó | ||||
31 | Caixa d'accionament del cargol | Accionament sense eix | ||||
A l'àrea de forma | 32 | Distribució de forats de safata de filferro | Conjunt de 6 forats. Cada conjunt de broquets de filferro està fet de material d'aliatge dur YG6X amb un diàmetre interior de 8 mm i es fixa amb cola per garantir una fixació fiable. | |||
33 | Aparell de pre deformació | La instal·lació de baioneta està reservada i personalitzada segons les especificacions de l'estructura del producte | ||||
34 | Angle de tancament de la matriu de premsat | 25 graus o menys | ||||
35 | Estructura de suport de matriu de línia de premsa | La molla de pressió ajusta la pressió | ||||
36 | Mida de la matriu de premsat | 100 * 50 * (25 més 25) L * W * H (alçada: mida 50 després de tancar dues peces) | Es pot personalitzar | |||
37 | Base de motlle mòbil | El marc de la matriu de premsa de línia adopta un carril de guia de ranura de cua de milano per ajustar-se i moure's de manera flexible | ||||
38 | Després del deformador | Personalitzar segons les especificacions de l'estructura del producte | ||||
Sostenint la roda de plom | 39 | tracció | Sincronització de control elèctric | |||
40 | Diàmetre de la roda de tracció mm | 460 * 2 ¢ | ||||
41 | Tipus de roda de tracció ranura/tipus plànol | ranura en U | ||||
42 | Sistema de suport de rodes de tracció | Suport de coixinets | ||||
43 | Nombre de ranures/Diàmetre de la ranura | Article 8 a 9 / R3mm | ||||
44 | Duresa de la ranura | Material de la roda de tracció GCr15, duresa Major o igual a HRC58-60o | ||||
45 | La realització de la transformació de la distància de gir | PLC de velocitat infinitament variable | ||||
46 | El dispositiu comptador | Un extrem de la roda de tracció està a prop del mesurador de l'interruptor | ||||
47 | Dispositiu comptador electrònic | PLC comptador electrònic, visualització a la pantalla | ||||
48 | Conduir camí | Rodes de tracció simple i doble activa | ||||
Línia de fila tancada | 49 | Cable cinta | Control de servomotor | |||
50 | Mode de moviment de fila | Línia de cargol de boles, control PLC inversor | ||||
51 | Roda reguladora vertical/horitzontal | El rodet té ranura R, rodament d'acer | ||||
52 | Suport de línia tancada | La i-wheel de recepció adopta un tipus superior pneumàtic mecànic | ||||
53 | Tensió de presa | Embragatge de pols magnètic retractable de tensió constant. | ||||
54 | Mida del diàmetre de la roda I receptora (mm) | Client a proporcionar | ||||
Condueix dinàmic | 55 | transmissió | No hi ha | |||
56 | El conductor amfitrió | El motor fa girar el cilindre | ||||
57 | Motor principal | Motor de freqüència variable (11KW) | ||||
58 | tracció | Motor de conversió de freqüència | ||||
59 | Motor de presa | Motor de conversió de freqüència | ||||
60 | Control de velocitat del motor principal | L'inversor | ||||
61 | Control elèctric complet de la màquina | Control del programa PLC | ||||
62 | visualització | Pantalla tàctil | ||||
Ús
És adequat per a filferro d'un sol nucli, filferro de coure, utilitzat principalment per a la línia de producció d'extrusió de filferro i cable, etc.
Paràmetres tècnics
Model de màquina redreçadora passiva
Diàmetre de la bobina (mm) PN250-PN400, amplada de la bobina 160-300mm, obertura de la bobina Φ32/Φ56 mm
Interval de rendiment (mm) estructura suau Ф0.5-Ф3mm, estructura dura inferior a 1,5 mm2
Mecanisme de tensió Tensió de la corretja mecànica
El mecanisme d'enrotllament estreny manualment la bobina
Mecanisme d'elevació sense
