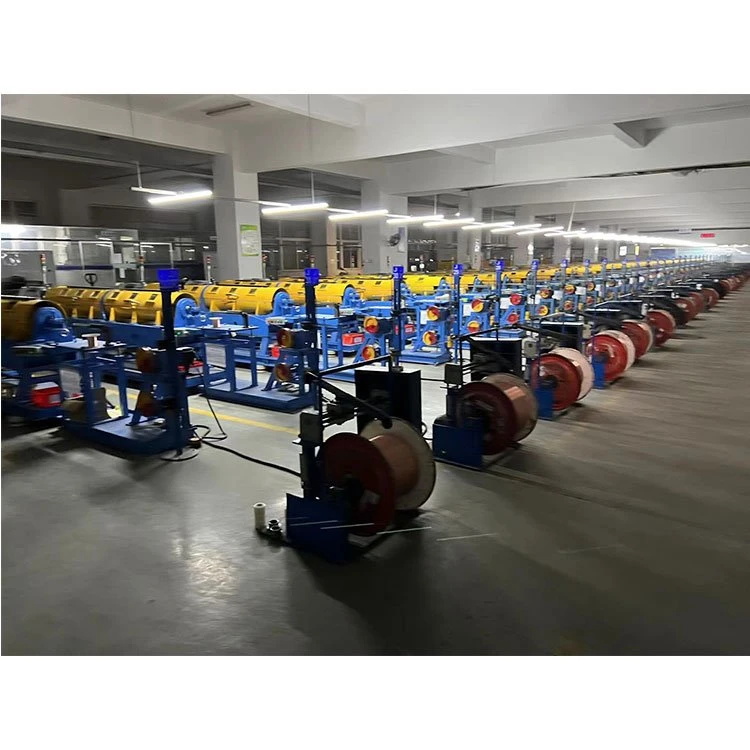

Màquina de trenar tubs horitzontals 120/12

Ús

És adequat per a cables de dades (categoria cinc, sis, set) i cables d'alta freqüència, cables d'ordinador, cables d'alimentació i altres cables multifils i cintes síncrones.

Característiques de rendiment

La màquina principal del cabrestant únic en voladís HD-800 adopta una estructura en voladís, que es compon d'un programa PLC més control de velocitat de conversió de freqüència i control pneumàtic. , per garantir la tensió uniforme del cable; per tal de garantir l'estabilitat de l'estructura geomètrica després del cablejat, s'adopta una estructura de cablejat d'un sol botó i es dissenya un volant de guia de gran diàmetre per minimitzar la flexió i les pèrdues baixes; El moviment de la bobina de filferro per agafar i agafar el cable, i el moviment alternatiu de la bobina de filferro, mitjançant el doble control de l'enllaç mecànic i l'aparell elèctric, asseguren que la unitat tingui una sincronització excel·lent des dels quatre estats d'arrencada, funcionament normal, parada lenta i parada d'emergència. Característiques estables; rendiment estable de tota la màquina, funcionament senzill, per garantir un rendiment excel·lent del producte.

Tot el sistema

1. Orientació del dispositiu: d'esquerra a dreta → dreta per retreure

2. Alimentació de l'equip: 380V/50HZ

3. Pintura: blau cel (es pot fer segons els requisits del client)

Composició de l'equip

1. Conjunt de motlles oculars i suport de recollida de comptadors-----------------------------1 (estàndard)

2. Conjunt de motor principal ------------- 1 de la màquina de torsió única cantilever Φ800 (estàndard)

(1) Diàmetre del cable trenat: màxim Φ20mm

(2) Diàmetre exterior del nucli aplicable: Φ1.0mm{-4.0mm

(3) Interval de distància de torsió: 30 mm-200mm

(4) Motor principal: motor de 15 CV més regulació de velocitat de conversió de freqüència

(5) Motor de presa: motor de 5,5 CV més diferencial

(6) Motor de cable: motor reductor de 1HP

(7) Elevador de bobina: elevador electrohidràulic

(8) Velocitat: 0~700/min, velocitat normal 600PRM/min

(9) Dimensions: (L×W×H) 380×172×178cm

(10) Pes: 5500KG

(11) Diàmetre de la bobina de recollida: Φ800mm x600mm xΦ80mm (dimensions proporcionades per l'usuari)

3. Conjunt de caixa de control de l'ordinador PLC -------------------------------- 1 (estàndard)

(1) Part de control electrònic: PLC: sistema Siemens,

(2) Interfície home-màquina: Taiwan Wellun 7 polzades,

4. Conjunt d'embolicadora central --------------------------------------- 1 (opcional)

5. Màquina de fleixatge lateral --------------------------------------- 1 conjunt (opcional)

6. Conjunt de 12 bastidors de compensació de tensió passiva de doble fila--------------------1 (opcional)

7. Conjunt de màquines de pagament automàtic de doble capçal HD-500 ---------------------- 1 (opcional)

8. Conjunt de màquines de desenrotllament i pagament ---------------------------- 1 HD-500 (opcional)
