A. Composició i ús de l'equip

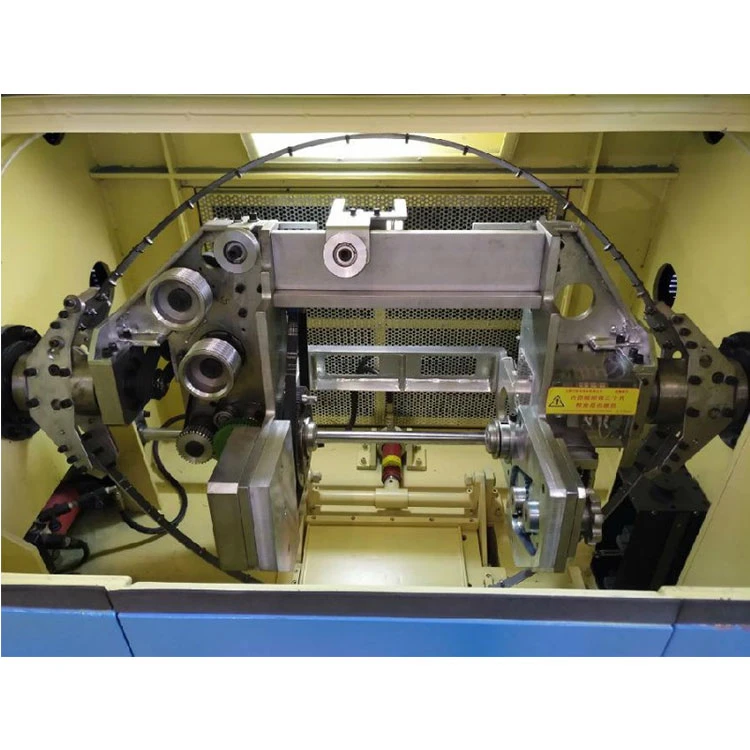

Aquest equip és adequat per a l'encallament i torsió de cables de secció petita, i consisteix en un marc de pagament, una placa de filferro, una gàbia de torsió i un motor.
B. Preparació abans de la producció
1. Poseu les eines i les eines de mesura al moll de treball i comproveu si les eines de mesura estan alineades amb zero
2. Comproveu si l'equip és normal, especialment el dispositiu de parada de desconnexió i l'interruptor de protecció d'apagat de la coberta protectora. Si és anormal, informeu-ne immediatament al personal de manteniment per a la seva reparació
3. Prepareu els productes semielaborats segons el pla de producció i comproveu si els productes semielaborats estan qualificats amb experiència i compleixen els requisits del procés, i instal·leu els productes semielaborats qualificats al marc de pagament, poseu-vos la màniga del con i ajusteu la tensió.
4. Pengeu els engranatges segons el nombre, el to i la direcció de to i torsió que requereix el procés, ajusteu la direcció de torsió i instal·leu la matriu paral·lela segons els requisits del procés. Prepareu el rodet de presa segons sigui necessari, comproveu si el rodet està en bones condicions i instal·leu el rodet de presa a l'estand de presa
5. Tireu d'un filferro de tracció a través de la roda de filferro i el forat del tub a la roda de tracció a la gàbia de torsió i emboliceu-lo al voltant de la roda de tracció de 3 a 4 vegades i fixeu un extrem del cable de tracció a la bobina de presa
C. Punts d'operació
1. Passeu el cable únic a través del dispositiu de parada automàtica per a la desconnexió, respectivament, i tireu-lo a la part frontal de la matriu duplicant a través de la placa divisor, gireu l'arnès de filferro en una cadena, passeu a través de la matriu duplicant, traieu 0,5-1,0 metres i fixeu la matriu duplicant. sobre la base del motlle
2. Connecteu els fils de filferro i el cable de tracció junts, tanqueu la coberta protectora, enceneu la màquina lentament, espereu que es tiri l'extrem del filferro a la bobina de filferro i enrotlla-la durant 2 voltes. Atureu la màquina, talleu la part no qualificada del fil, traieu el filferro d'estirament i fixeu el fil qualificat a la bobina
3. Comenceu el paquet i gireu durant 20-30 metres. Comproveu si el diàmetre del filferro únic s'aprima, si la direcció de torsió compleix els requisits del procés, si el nucli és rodó i si hi ha soltesa. Després de confirmar que no hi ha cap error, la producció pot continuar.
4. Durant el procés d'inici, cal observar amb freqüència el funcionament de la bobina del marc de pagament i el cable pla de la bobina de presa. En cas d'una situació anormal, s'ha d'aturar amb urgència, i el problema s'ha de trobar i resoldre abans d'iniciar la màquina.
5. Un cop finalitzada la fabricació, empleneu acuradament la targeta de fabricació del producte i col·loqueu-la a la zona d'espera. Després que l'inspector de procés estigui qualificat i signat, col·loqueu l'àrea de producte qualificada a transferir.
D. Requisits de qualitat
1. No es permet soldar tot tipus de cables encallats en tot el paquet i es permet soldar cables individuals, però no es permeten més de dues articulacions a la mateixa secció. La distància entre les dues articulacions no ha de ser inferior a 300 mm, i les articulacions han de ser fermes i llises. Els nuclis agrupats no poden tenir arrels perdudes, cables trencats, soltesa i superposició.
2. La desviació d'un sol filferro, el to i la direcció de gir al nucli han de complir els requisits del procés
